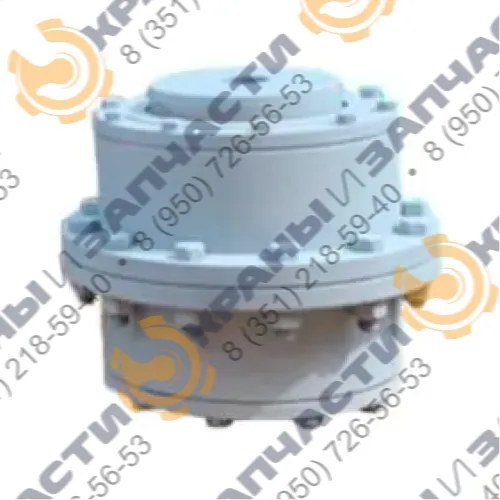

Зубчатые муфты МЗ

Компания «Краны и запчасти» производит высококачественные зубчатые муфты стандартных и индивидуальных размеров. Наша продукция применяется в приводах кранов, конвейеров, насосов и компрессоров, обеспечивая надежную передачу крутящего момента.

Зубчатая муфта внутреннее устройство и назначение

Зубчатая муфта – это сборная деталь из стали 45 для соединения валов промышленных механизмов. Она состоит из зубчатых обойм и втулок с закаленными зубьями (ТВЧ), компенсирует смещения валов (до 4,5 мм) и передает высокий крутящий момент.

Состав: две зубчатые втулки, две обоймы, прижимная крышка, сальники.
Преимущества: прочность, износостойкость, компенсация смещений, работа в интенсивных условиях.

Характеристики зубчатых муфт ГОСТ 50-06

Выберите подходящую модель по типоразмеру, крутящему моменту, скорости вращения и параметрам зубьев.
Важно! Зубчатая муфта поставляется с предварительной цилиндрической расточкой втулок, если иное не указано в заказе. Стоимость расточки втулки и изготовление шпоночного паза рассчитывается индивидуально и зависит от конкретной муфты

Маркировка

Пример: 375 Н40-К45

МЗ – Зубчатая муфта
4 – Тип номера
Н40 – Цилиндрическая расточка 35 мм
К45 – Коническая расточка

Чертёж зубчатой муфты ГОСТ 50-06

Основные параметры зубчатых муфт МЗ ГОСТ 50-06
Тип муфты	D, мм	L, мм	Крутящий момент, Нм	Макс. скорость, об/мин	Модуль зуба	Кол-во зубьев	Расточка Ø d, мм	Макс. расточка Ø d2, мм	Масса, кг
МЗ-1	160	117	1000	6300	2,5	30	20	40	11
МЗ-2	182	147	1600	5000	2,5	38	30	50	16
МЗ-3	220	177	2500	4000	3	40	40	60	30
МЗ-4	250	217	4000	3350	3	48	45	75	51
МЗ-5	290	242	6300	2800	3	56	50	90	61
МЗ-6	320	262	10000	2500	4	62	60	105	81
МЗ-7	350	292	16000	2120	4	46	65	120	109
МЗ-8	380	332	25000	1900	4	56	80	140	146
МЗ-9	430	342	40000	1700	6	48	90	160	176
МЗ-10	490	372	63000	1400	6	54	110	180	264
МЗ-11	545	412	71000	1250	8	48	120	220	376
МЗ-12	590	492	100000	1130	8	54	140	250	531
МЗ-13	684	537	150000	1000	10	48	160	280	739
МЗ-14	734	577	200000	900	10	54	180	320	933
МЗ-15	784	657	250000	800	10	58	200	360	1288

Характеристики зубчатых муфт ГОСТ Р 50895-96

Маркировка ГОСТ Р 50895-96

Без указания расточки муфта поставляется с предварительной расточкой без шпоночного паза. Если указан один размер (например, 375 Н50), изготавливается цилиндрическая расточка 50 мм с шпоночным пазом.

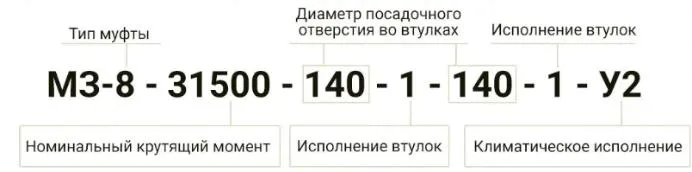

Пример: МЗ1-6300-60-1У2

МЗ – Зубчатая муфта
1 – Тип муфты
6300 – Крутящий момент, Нм
60 – Диаметр втулки
1 – Цилиндрическая втулка (2 – коническая)
У2 – Климатическое исполнение

Чертёж зубчатой муфты ГОСТ Р 50895-96

Зубчатая муфта ГОСТ Р50895-96 - исполнение 1

Зубчатая муфта ГОСТ Р50895-96 - исполнение 2

Зубчатая муфта ГОСТ Р50895-96 - вариант сборки

1 - втулка; 2 - обойма; 3 - фланцевая полумуфта; 4 - промежуточный вал.

Основные параметры зубчатых муфт МЗ ГОСТ Р 50895-96
Тип муфты	Номинальный крутящий момент Tкр, Н*м	d, d1	D	D1	D2	l	L	C, не менее	Частота вращения для типа 1, кг*м²	Динамический момент для типа 1, кг*м²	Масса для 1, кг, не более
МЗ 1-1000	1000	40	145	100	60	82	174	12	90	0,05	6,7
МЗ 1-1600	1600	55	170	125	80	105	220	12	80	0,06	9,2
МЗ 1-2500	2500	60	185	135	85	105	220	12	75	0,08	11,2
МЗ 1-4000	4000	65	200	150	95	105	220	18	62	0,15	15,2
МЗ 1-6300	6300	80	230	175	115	130	270	18	55	0,25	22,6
МЗ 1-10000	10000	100	270	200	145	165	340	18	47	0,5	40,5
МЗ 1-16000	16000	120	300	230	175	165	345	25	40	1,15	62,5
МЗ 1-25000	25000	140	330	260	200	200	415	30	35	2,25	100
МЗ 1-40000	40000	160	410	330	230	200	415	30	29	6	164,3
МЗ 1-63000	63000	200	470	390	290	245	500	35	25	10,5	228

Как подобрать зубчатую муфту?

Определите крутящий момент (ТМ) и диаметр валов.
Выберите модель по таблице характеристик.
Проверьте прочность: K1 × К2 × К3 ≤ ТМ / Траб, где:
- K1 – Ответственность передачи (1.0–1.8)
- К2 – Условия работы (1.0-1.5)
- К3 – Угловое смещение (1.0-1.75)
- ТМ – наибольший вращающий момент, передаваемый муфтой
- Траб – наибольший длительно действующий на соединяемых валах вращающий момент, Н*м
- dm – делительный диаметр зубьев муфты
Учтите: Tmax ≤ 2 × ТМ, радиальная нагрузка: FM = 2.4 × 10³ × Т / dm.

Смазка и обслуживание

Рекомендации по смазке
Описание	Основная смазка	Замена	Периодичность
-40…+40	ТС	–	Первая: 100–250 ч; далее: 1000 ч
+20…-80	ИТП / ТТ-380 (ГОСТ 26191)	И-50 с ДФ-11 или УТ-101 (ГОСТ 235101)	100–250 ч; далее: 2500 ч
-80…+120	ИП-20 (ГОСТ 26091)	ИТП-250 (ГОСТ 26091)	100–250 ч; далее: 2500 ч

Изготовление

Проверяйте состояние зубцов, уплотнений и т.д. Заменяйте муфты при:

Поломка >50% зубцов
Износ зубьев >30%
Трещины втулок/обойм
Повреждения уплотнений
Утечка смазки

Изготовление и поставка

Мы предлагаем муфты с нерасточенными втулками, индивидуальную расточку (цилиндрическую/коническую) и запчасти. Храните муфты при влажности ≤65%, без агрессивных веществ.

Заказать на нашем сайте или вы можете отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 218-59-40
